廣州市捍王電子有限公司(以下簡稱：信康科技)從代理起家，經過十余年的精耕細作終以生產商的角色進入市場博弈。不同于其他品牌安防器材生產商，信康科技并未圖省事采用市面常見的電源公板，而是自行研發了一個令人不容小覷的電源防護模塊，其強大的電源冗余防護效能在測試中經受了正負近一倍的過載考驗，在目前市售機型中算得上鳳毛麟角。接下來的細節還需要我們拆機來一睹芳容。

　　外觀概況

　　很多業內人士對外觀模具的觀點是“外觀都不行還談什么質量”，這種看法雖不全面，但不得不說，重視外觀，注重市場的需要也是非常重要的。

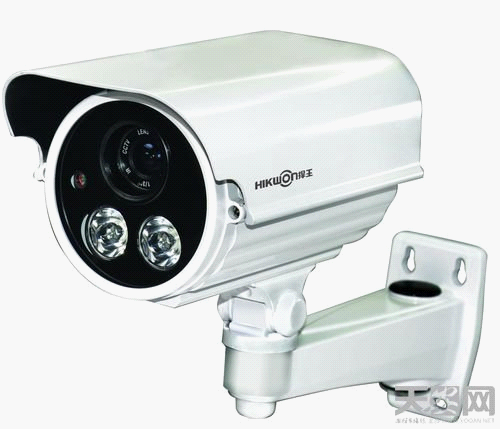

　　捍王HW-R292在外觀設計上繼承了市場上紅外機一貫外型，但在邊角處進行了一些細節修改。該機采用乳白色配色，表面噴涂了一層厚厚的噴塑UV涂層，這種配色可以MAX限度地降低直接日曬造成的發熱和光線反射。

　　模具外殼摸上去質感滑膩，以點睛之筆美化的溝槽設計圓滑淺顯不易沾染灰塵。材質上選取了加厚的一體化成型的拉伸鋁型材，足有1000g，比起這個級別機型大多500g上下的重量，給人強烈的真材實料感覺。該機各拼縫處間距保持在很小的范圍內，同時又具備了良好的防水密封性，壓制而成的亮銀色金屬拉絲LOGO顯得格外精致與獨具匠心。

　　因為使用了第三代陣列式紅外燈替代蜂窩狀的LED燈，前臉品字形排列著兩枚陣列式紅外燈和鏡頭。其內藏式8mm非球面IR鏡頭十分低調內斂，但卻在平凡中彰顯出不菲的身價。平直式尾部橫截面在視覺上更顯得金屬質感十足，捍王HW-R292的外延線纜被隱藏在防剪線支架內，防剪線支架與機身采用同材質同顏色，既方便了工程安裝又強調了機身與支架的統一感，外延線纜的末端具備常見的視頻接口和電源接口。

拆機測評

　　捍王HW-R292模具工藝中規中矩，每一粒螺絲釘都絲絲入扣，在拆機時并沒有碰到什么阻礙。

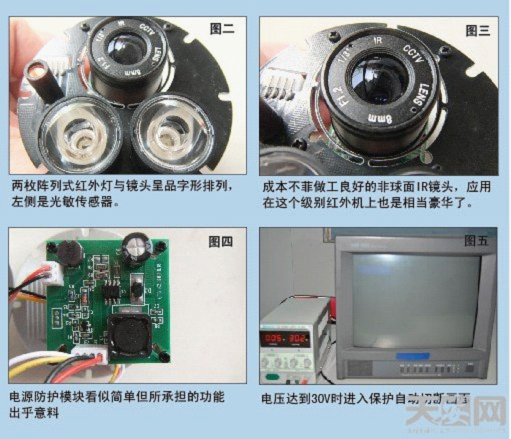

　　捍王HW-R292的內部相當寬松，主要是考慮到PCB板尤其是燈板的散熱效能。在兩枚第三代陣列式紅外燈之后，捍王HW-R292內部PCB板采用延長桿雙板架構，與圖像處理板大小一致的電源板疊加在一起。前端的圖像處理板與非球面定焦鏡頭固定在一起，鏡頭部分使用了這個級別比較豪華的8mmIR鏡頭，光圈值鎖定在F1.2。遺憾的是捍王HW-R292出于成本的制約未加入IR-cut日夜切換機構，而采用了電子式彩轉黑，其效果打了少許折扣。

　　捍王HW-R292兩塊PCB板集成度極高，走線清晰、焊接精密。同樣因為成本所限和側重于電源防護的原因，捍王HW-R292采用了常見的1/3英寸SONY SuperHad II代CCD，圖像處理也采用SONY CDX3172R標準套件。電源防護板上應用了聚合物鋁電容、鐵素體超耐久電感、隔離變壓器、MOS管組成開關電源。

　　捍王HW-R292采用定位中低端的1/3英寸SONY SuperHad II代CCD。這款已推出4年之久的SONY套件固然成熟穩定，但隨著時間的推移，CCD制作技術得到了極大地提高。隨著單位面積內的像素密度大大增加，畫質噪點控制及成像質量也隨之提高。盡管一些生產廠商基于此套件不斷更新優化算法，并且對于模擬攝像機線數的計算方法各有不同，但是CCD的基礎就擺在那，不管處理引擎再先進、算法再完美，拍攝效果相比時下主流的Effio-E和Effio-S也難以盡如人意。攝像機唯一衡量其價值的參數就是畫質，因為選攝像機就是要用來監看好的畫面，因此，以目前的技術來看，捍王HW-R292在今后還有一定的提升空間。

　　值得一提的是捍王HW-R292的電源防護板，實際上也就是浪涌保護器或者是濾波器，這是一種供電線路過電壓保護裝置，同時還包括集成濾波器，用于對共模和差模干擾進行衰減。一塊好的電源防護板具有處理大浪涌電流的的能力，確保對過載或者切換所產生的瞬時過電壓進行更佳防護。將交流變換為直流，其功率流向可以是雙向的，功率流由電源流向負載的稱為“整流”，功率流由負載返回電源形成“有源逆變”。電源防護板經整流、濾波，因此體積相對較大的濾波電容器是必不可少的。同時，因遇到安全標準(如UL、CCEE等)及EMC指令的限制(如IEC、、FCC、CSA)，交流輸入側必須加EMC濾波及使用符合安全標準的元件，這樣就可以限制電源體積的小型化。

　　另外，由于內部的高頻、高壓、大電流開關動作，使得解決EMC電磁兼容問題難度加大，也就對內部高密度安裝電路設計提出了很高的要求。由于同樣的原因，高電壓、大電流開關使得電源工作損耗增大，限制了AC/DC變換器模塊化的進程，因此必須采用電源系統優化設計方法才能使其工作效率達到一定的滿意程度。開關電源在輸入抗干擾性能上，由于其自身電路結構的特點(多級串聯)，一般的輸入干擾如浪涌電壓很難通過，在輸出電壓穩定度這一技術指標上與線性電源相比具有較大的優勢，其輸出電壓穩定度可達(-100~+100)%。

　　試用體驗

　　為了測試捍王HW-R292紅外攝像機的實際拍攝水平，在光線充足的情況下，將該機對準解析度測試卡，并使測試卡畫面充滿整個監視器畫面。將該機調試到更佳狀態，觀察高清監視器畫面上的圖像，發現該機的水平解析度達到并且超過標稱的540線，這也是SONY SuperHad II代CCD所能達到的達模擬線數。接著，將該機對準窗外的建筑物和車流等景物，通過觀察發現，該機實際畫面透亮，層次感強，干凈清晰，物體邊緣沒有毛刺，運動物體沒有拖影現象，效果良好。

　　在色彩還原測試過程中，在相同的照度環境下，將捍王HW-R292對準色板，觀察高清監視器中的圖像發現，得益于SONY套件的色彩優勢，畫面中的色塊均能正常還原。在室外光線充足時，模擬實際應用場景，將該機對準窗外的車流與建筑物等場景，觀察實際圖像發現，建筑物、樹木、廣告牌等物體色彩還原正常，畫面通透無拖尾，強光環境下畫面未出現明顯的紫邊和鋸齒現象。

　　在電源測試環節中，我們用臺式可變電源為捍王HW-R292供電，直流12V時機器能夠在90毫安電流下正常工作(90毫安是目前極少數紅外機才能達到的電流值)。把電壓調低，7.1V時攝像機運行如常;到達6.4V時，攝像機進入低壓臨界點，由于供電電壓不足，畫面上出現大量CCD無法正常工作的噪點，但此時畫面仍表現為動態的，而某些帶有電源防護的機型早已在這個階段要么一片黑屏，要么畫面凝固。

　　檢測完畢低壓指標，再來看看高壓指標。測試顯示12V正常、18V正常、24V正常，到了高壓臨界點30V，機器自動進入過壓瞬間啟停保護，監視器畫面失去圖像。在降壓5秒后，清晰的畫面又出現在我們的視野中了。在捍王HW-R292的說明書中，電壓為8V~18V，而實際上捍王HW-R292卻能提供超出極大范圍的冗余防護，這是德系產品才具備的嚴謹作風。

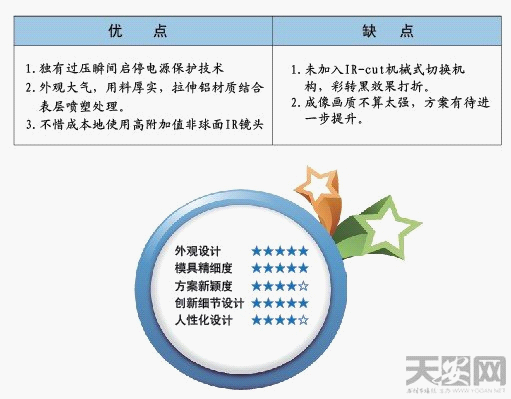

　　【第三方結論】

　　市場上參差不齊的紅外機琳瑯滿目，但具有強烈個性化特征的卻不多見。畫質中規中矩、電源防護超強捍、同時散熱可以做得更好，種種優點枚不勝舉。

　　盡管捍王HW-R292只是一臺不折不扣的紅外機，但其偏重電源防護的特點和平實的攝像性能表現卻也足以應付絕大多數的應用環境，常規晝夜監控自然不在話下。

　　“酒香不怕巷子深”的觀念影響著執著安防十余年的信康人。事實上用戶也需要明白一個道理，購買監控攝像機不一定要新近樶 貴的，實用夠用才是王道。這款捍王HW-R292擁有著出色的電源防護表現，是不少工程商和個人用戶的理想選擇。

技術參數

　　成像器件：SONY SuperHad II代

　　圖像處理：SONY CDX3172R

　　解析度：540線

　　低照度值：彩色0.001LUX/黑白0.0001LUX

　　主板工作電流：90mA

　　電源同步：內同步

　　電源電壓：DV8~18V

　　過壓保護：寬電壓、自恢復瞬間保護二極管

　　紅外燈耗電：恒流500mA

　　重量：1025g

　　尺寸：280×110×190mm
