共有 17 個產品型號 |
|
|
|
| |
|
 |
|
4190SN 2 防區總線擴充模塊 |
- 2防區總線擴展器
- 1~2mA,右區無線末電阻
- 接常閉探測器
- 左區有線末電阻監測
- 可選常開或常閉探測器
|
 安裝手冊 |
|
|
|
 |
|
4293SN 可編址1 防區擴展模塊 |
- 對常規探測器進行自學式編址，以便接入ADEMCO支持總線的主機
- 支持1個常閉回路
- 電流：1 mA
- 尺寸：44.5×9.5×6.4 mm
|
| 接線圖 安裝手冊 認證證書 |
|
|
| |
|
 |
|
4193SN 可編址2 防區擴展模塊 |
- 可將常規探測器接入總線系統主機
- 支持兩個回路：1個EOL回路＆1個NC回路
- 電流：1mA
- 尺寸：64 x 13×7 mm
|
| 安裝手冊 認證證書 |
|
|
| |
|
 |
|
4208SN 可編址8 防區擴展模塊 |
- 可接入8個有線防區
- 采用自學習模式來識別8個防區
- 可通過DIP開關選擇正常模式或快速反應模式
- 所有的防區均帶EOL監控
- 外殼防拆保護
- 電流：16mA
|
| 產品手冊 安裝手冊 認證證書 |
|
|
| |
|
 |
|

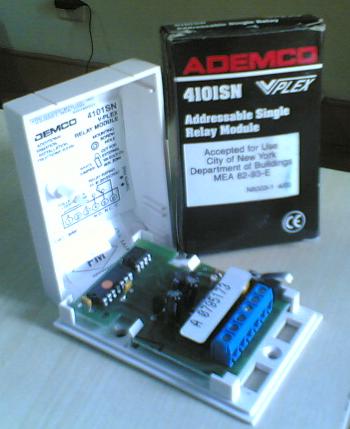

4101SN 1 路總線繼電器模塊 |
- 自學習模式
- 內置1個防區
- 內置1個繼電器
- VlSTA-120主機MAX可接入64個該類模塊
|
| 產品手冊 安裝手冊 認證證書 |
|
|
| |
|
 |
|
4204 4 路繼電器模塊 |
- 為VISTA-120/250BP提供32路繼電器輸出，該模塊通過與鍵盤并聯的方式接入系統
- 并提供聯動燈光，警號，揚聲器，開門等接口
- 還可聯動CCTV系統的攝像機及其它設備
|
| 安裝手冊 認證證書 |
|
|
| |
|
 |
|
4297 總線延伸模塊 |
- 若所需總線回路長度超過MAX允許長度(1220米)，則需要一個4297模塊接到第一個回路末端以延伸總線長度
- 如果總線回路電流消耗超過1 28mA，則用4297模塊可額外提供1 28mA的電流
- 連接到總線回路，用輔助電源對模塊供電
|
| 安裝手冊 認證證書 |
|
|
| |
|
 |
|
4100SM 接口模塊 |
- 主機串行打印機接口模塊
- 安裝時可通過4100SM使PC和主機相連以下載編程（無需MODEM）
- 為串行打印機打印事件記錄提供RS232標準輸出
- 供電：12VCD，25mA（可從主機輔助輸出供電）
25針標準RS232輸出接口
適用主機：VISTA120
|
安裝手冊
應用手冊 認證證書 |
|
|
| |
|
 |
|

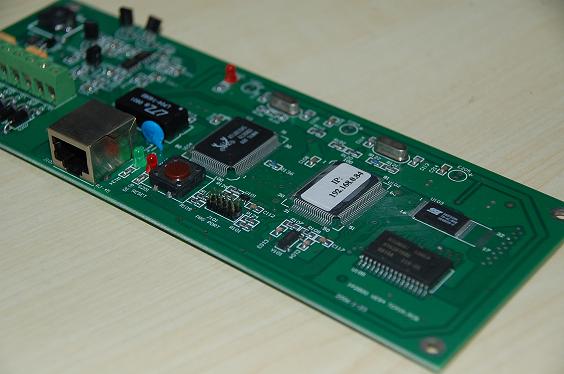

IP-2000 網絡接口模塊 |
- 配合IP-Alarm接警處理及管理軟件，用于連接PC與控制主機進行監視、控制
- 可同時通過多塊IP-2000模塊接入多臺Vista120主機，具有通過串口、網絡、公共電話網等多種方式進行接警處理的功能和多媒體警情處理功能。
- 模擬主機的8個控制鍵盤(監控主機的8個子系統)和一個串口(用于接收主機串口信息)
- Pc的接口為標準的網絡接口，因此拓展了主機和監控點的空間距離
- 支持TCP／IP協議，適用標準的10M局域網
- 適用于VlSTA-120／250BP／20P等主機
- 網絡接口：RJ45（10BASE-T）以太網
- 串行接口：ADEMCO公司的Vista-120主機專用鍵盤串行接口
- 支持協議：ARP、TCP、UDP、Vista-120主機專用鍵盤通信協議
- 數據率：4.8Kbps(串口)，10Mbps(網絡)
- 工作溫度：-10~60℃
- 電源：12V，150mA；
- 物理尺寸（高*寬*長）：2.2x7.1x14.9cm
|
|
|
|
| |
|
 |
|

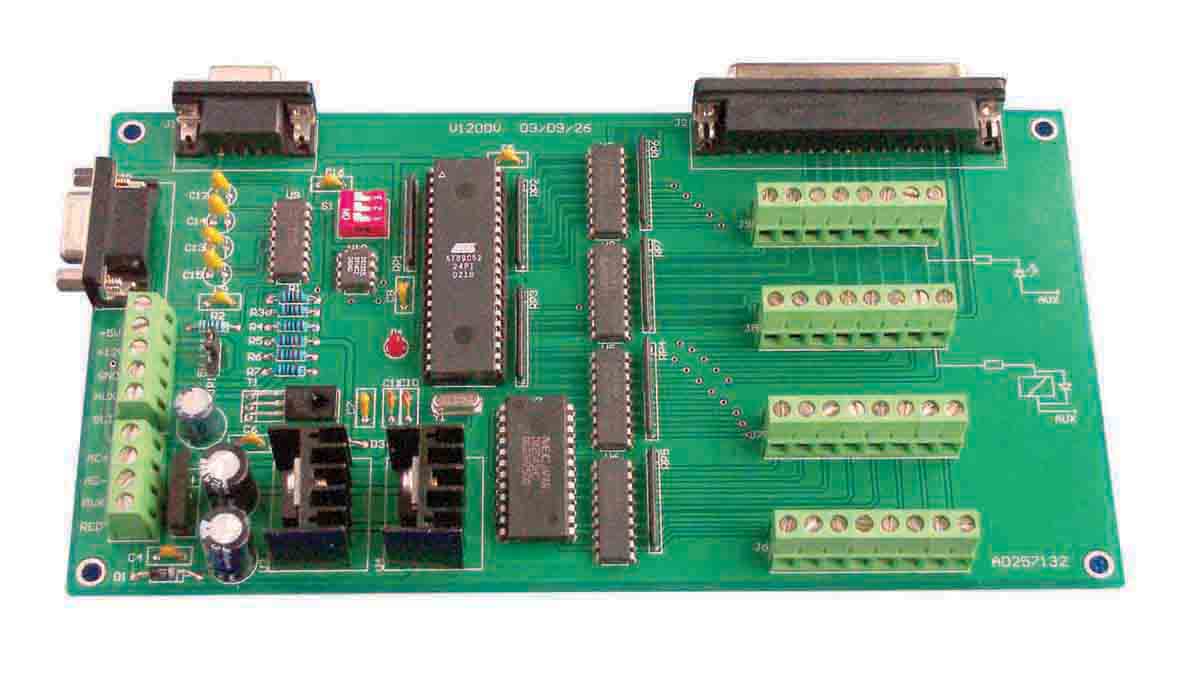

V120DV-E 可編程顯示模塊 |
- 120DV-E是配合VISTA-120/250BP報警主機使用的可編程聯動模塊，它可為報警主機提供32路LED顯示、電平驅動，并由V120RY提供繼電器開關量輸出，是組成電子地圖板以及監控報警聯動系統的基礎模塊。V120DV-E具有強大的編程功能，是V120DV的增強版產品。
功能特點：
- 在未編程或編程清空時，V120DV-E完全兼容V120DV，為Vista120/250BP主機的每個防區配備一個聯動回路，發生報警回路動作，報警恢復后15秒，回路恢復；
- 支持對Vista120/250BP常見的事件條目進行聯動編程，允許設定回路延時時間（0－240秒）、動作時間（0－240秒，或長動作）；
- 支持一條事件條目按不同方式聯動多個回路，同時支持多個事件條目按不同方式聯動同一回路；
- 支持用戶對不同V120DV-E聯動板進行編號。
- 電氣指標：
尺寸：215mm×116mm
安裝孔距尺寸：215mm×116mm
工作電壓：AC16.5V或DC12V供電
工作電流：守候狀態，125mA；V120RY繼電器模塊全部動作時，850mA
繼電器觸點容量：1A 125VAC 或2A 28VDC
|
|
|
|
| |
|
 |
|
V120RY 繼電器輸出模塊 |
- V120RY是V120DV顯示驅動模塊配套的繼電器輸出模塊，它和V120DV顯示驅動模塊組合起來，為VISTA-120/250BP報警主機提供32路繼電器輸出，它可以對應每個報警防區提供一個繼電器輸出端口，MAX提供128路繼電器輸出。
- 電氣指標：
尺寸：215mm×116mm（顯示驅動模塊）215mm×116mm（繼電器模塊）
安裝孔距尺寸：215mm×116mm（顯示驅動模塊）215mm×116mm（繼電器模塊）
電壓：DC12V或AC16.5V
電流：守侯狀態，125mA；V120RY繼電器模塊全部動作時，850mA
繼電器觸點容量：1A 125VAC 或2A 28VDC
|
|
|
|
| |
|
 |
|
MUTI_COM0/4 多串口分配器 |
- 多串口分配器MUTI_COM是為多個V120DV并聯使用提供多路串口輸出的擴展模塊。
- 它包括1個232串口輸入口COM0和4個232串口輸出口COM1-COM4。

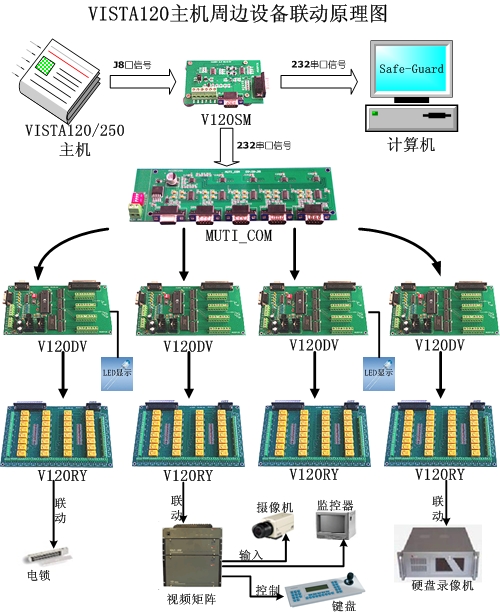

- 當從V120SM的串口輸出口COM2連接一個以上的V120DV時，就需要先將V120SM的COM2串口連接到MUTI_COM的COM0口，再從MUTI_COM的COM1到COM4輸出給V120DV。
|
安裝手冊 認證證書 |
|
|
| |
|
 |
|
V120SM 串口轉換模塊 |
- VISTA-120/250BP主機串口轉換模塊V120SM是針對安定寶VISTA-120/250BP報警主機的J8口設計的串口轉換模塊，它可以將收到的信號以232串口信號同時輸出給計算機軟件和V120DV顯示驅動模塊V120RY繼電器輸出模塊，用來報警聯動其他設備。
- 是VISTA-120/250BP報警主機信號輸出不可缺少的轉換模塊。
- 尺寸：90mm×66mm
- 安裝孔距尺寸：65mm×50mm
- 電壓：DC12V供電
- 電流：100mA
|
|
|
|
| |
|
 |
|
4286 語音模塊 |
- 英語語音提示，通過電話數字鍵盤的操作可代替安保LCD鍵盤及其它鍵盤的狀態顯示。
- 該模塊還提供用戶通過電話遠程控制報警主機的功能
- 到控制主機：7根線(4根線與控制鍵盤相連，2根線與電話相連，另一根與控制主機的地線相連)
- 到電話系統：2根線與電話連接
- 可將所接入的音頻/語音電話用作一個遠程控制鍵盤
- 允許通過電話按鍵遠程查詢系統的布／撤防狀態，并帶有英語語音提示
- 固定英語狀態描述符
- 電氣：160mA/12 VDC
- 可控制主機：VISTA-10SE，VlSTA-25，VlSTA-120
- 尺寸：108 x 163 x 32 mm
|
|
|
|
| |
|
|
| |
|
 |
|
VISTAVIEW-100視頻切換模塊 |
- 4路視頻輸入，適用于75歐姆的黑白或彩色攝像機
- 2路視頻輸出，適用于75歐姆的監視器或錄象機
- 1路C型繼電器輸出
- 1路視頻丟失信號OC門輸出
- 編程與ADEMC0的4204繼電器模塊一樣
- 視頻輸入／輸出使用BNC頭
- 電氣：12VDC，72mA
- 尺寸：108×163 × 32 mm
|
| 安裝手冊 認證證書 |
|
|
| |
|
 |
|
PNL-PRINTER 報警打印機 |
報警打印機是為Honeywell23（原c&k）系列、VISTA系列等報警主機配備的，它能實時快速的打印輸出報警主機狀態等各類信息，方便用戶查看。
功能特點：
- 內置時鐘提供準確的打印時間，月誤差小于0.6秒；
- 選配設置器可方便的設置時鐘、選擇打印內容；
- 打印機卻只由蜂鳴器報警聲提示；
- 主電源和充電電池提供不間斷供電；
- 主電源斷電后打印機能繼續分析事件條目；
- 主電源恢復后能自動打印斷電期間新近的25條事件；
- 手動斷電后能保存20條歷史信息。
|
| 安裝手冊 |
|
|
| |
|
|
